제품 상세 정보:
|
사양 범위: | 60-160 | 속도 비율 범위: | P1 :1-3arcmin P2 :3-5arcmin |
---|---|---|---|
복귀 제거: | 8-16 아크분 | 상술: | 64 |
식자재원산지정보: | 중국 | 견고성: | 굳어진 톱니 표면 |
하이 라이트: | 고 정밀도 유성 기어 박스오피스,ISO9001 행성 기어 박스,3 아크분 유성 기어식 감속기 |

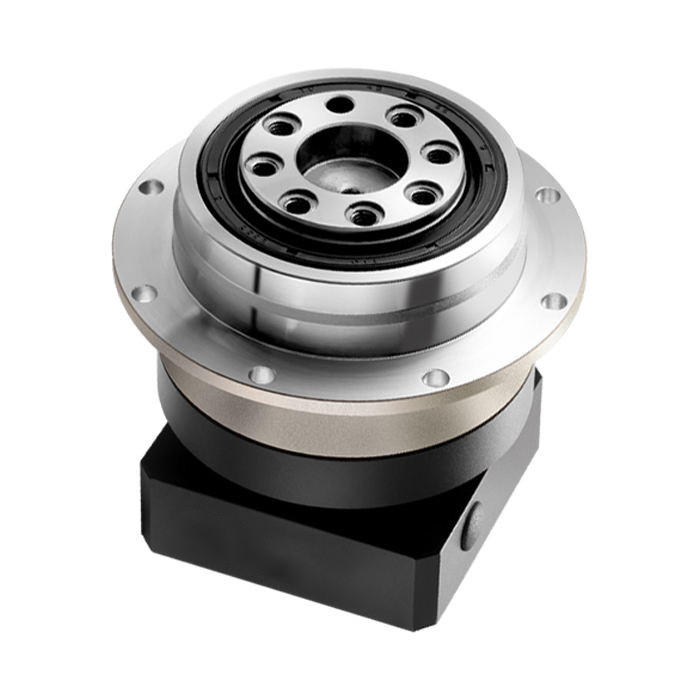

고 정밀도 원형 테두리는 자동차 행성 기어 박스 (QG 시리즈)을 탑재했습니다
고정밀 행성 트렌스미션은 스퍼 기어 디자인을 채택하고, 정확성 공작 기계류, 레이저 절단 설비, 배터리 처리 장비, 등과 같은 서보 모터와 다양한 제어 전송 필드에서 사용됩니다. 그것은 큰 비틀림 경직과 큰 출력 토크라는 유리한 입장에 있습니다.
제품 설명 :
1. 스페카일 플랜지 연결 출력이 가장 큰 설치에 만족할 수 있습니다.
2. 더 짧은 크기, 낮은 설치 공간.
3. 낮은 수익 반발, 정확성 위치.
4. 믿을 만한 2 중 격자 새장 행성 선반 structure.high. 자주 가역 회전에게 어울릴 수 있습니다.
5. 축방향 클리어런스 조정 기능으로.
6. 회전하는 프레임 베어링은 바뀌게될 수 있습니다. 앵귤러 컨택트 베어링으로 바뀐 후, 축방향 힘과 반경 방향 하중의 베어링 캐패시티는 매우 감소될 것입니다.
7. 저항과 충돌하고 고가속과 감속 조건에 적응할 수 있습니다.
제품은 나타납니다 :
상술 | QG64 | QG90 | QG110 | |||
테크날은 매개변수화합니다 | ||||||
맥스. 토크 | 별거 안 해 | 3 번 정격 토크 | ||||
비상 정지 토크 | 별거 안 해 | 3 번 정격 토크 | ||||
맥스. 경하중 | 엔 | 2050 | 4100 | 8200 | ||
맥스. 축상의 부하 | 엔 | 513 | 1025 | 2050 | ||
비틀림 경직 | Nm / 아크분 | 13 | 31 | 82 | ||
Max.Input은 속도가 납니다 | rpm | 6000 | 6000 | 4500-6000 | ||
평가된 입력 속도 | rpm | 4000 | 3000 | 3000 | ||
소음 | dB | ≤58 | ≤60 | ≤65 | ||
평균 생애 주기 | H | 20000 | ||||
전부하의 효율 | % | L1≥95% L2≥90% | ||||
복귀 반발 | P1 | L1 | 아크분 | ≤3 | ≤3 | ≤3 |
L2 | 아크분 | ≤5 | ≤5 | ≤5 | ||
P2 | L1 | 아크분 | ≤5 | ≤5 | ≤5 | |
L2 | 아크분 | ≤8 | ≤8 | ≤8 | ||
관성 모멘트 표 | L1 | 4 | Kg*cm2 | 0.13 | 0.51 | 2.87 |
5 | Kg*cm2 | 0.13 | 0.47 | 2.71 | ||
7 | Kg*cm2 | 0.13 | 0.45 | 2.62 | ||
10 | Kg*cm2 | 0.03 | 0.44 | 2.57 | ||
L2 | 16 | Kg*cm2 | 0.03 | 0.23 | 0.47 | |
20 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
25 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
28 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
35 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
40 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
50 | Kg*cm2 | 0.03 | 0.2 | 0.44 | ||
70 | Kg*cm2 | 0.03 | 0.2 | 0.44 | ||
100 | Kg*cm2 | 0.03 | 0.2 | 0.44 | ||
기술적인 매개 변수 | 수준 | 비율 | QG64 | QG90 | QG110 | |
정격 토크 | L1 | 4 | 별거 안 해 | 40 | 120 | 220 |
5 | 별거 안 해 | 40 | 125 | 260 | ||
7 | 별거 안 해 | 40 | 125 | 260 | ||
10 | 별거 안 해 | 35 | 80 | 160 | ||
L2 | 16 | 별거 안 해 | 50 | 120 | 300 | |
20 | 별거 안 해 | 50 | 120 | 300 | ||
25 | 별거 안 해 | 50 | 125 | 350 | ||
28 | 별거 안 해 | 50 | 120 | 300 | ||
35 | 별거 안 해 | 50 | 125 | 350 | ||
40 | 별거 안 해 | 50 | 125 | 350 | ||
50 | 별거 안 해 | 50 | 125 | 350 | ||
70 | 별거 안 해 | 50 | 125 | 350 | ||
100 | 별거 안 해 | 35 | 80 | 220 | ||
보호도 | IP65 | |||||
작동 온도 | 오크 | - 10oC 내지 -90oC | ||||
중량 | L1 | 킬로그램 | 1.3 | 3.4 | 7.1 | |
L2 | 킬로그램 | 1.9 | 4.7 | 9.5 |
우리의 장점 :
1.출력은 연결, 표준 설치, 보편적 용법에 실을 뀄습니다.
2.단일 캔틸레버 structure.simple 디자인, 경제 가격
3.안정되어서 일하기. 저소음.
4.둥근플랜지 출력이 역방향 연결, 표준 크기에 실을 뀄습니다.
5.키웨이는 힘 샤프트에서 열릴 수 있습니다.
6.출력 접속 상술은 완전하고 많은 선택권이 있습니다
7.반발 8-16 아크분. 대부분의 이유에게 어울릴 수 있습니다.
자주 받는 질문 :
큐 : 지역이 주로 사용된 당신의 제품인 것?
한 : 요즈음, 우리는 주로 정확성 유성 기어 축소 엔진을 전문으로 합니다. 정확성 유성 감속기는 대부분 의학 장비, 3D 프린터, 도어 개방 기계, 태핑 머신, CNC 선반과 일련의 자동화 장비와 같은 자동화의 분야에서 사용됩니다.
큐 : 옳은 행성 트렌스미션을 선택하는 방법?
한 : 무엇보다도, 우리는 관련된 매개변수를 제공하기 위해 당신을 필요로 합니다. 더 빨리 만약 당신이 자동차 그림을 가지고 있다면, 그것이 우리가 적당한 기어박스를 당신에게 권고할 수 있게 허락할 것입니다. 그렇지 않다면, 우리는 당신이 다음과 같은 모터 매개변수를 공급하기를 원합니다 : 출력 속도, 출력 토크, 전압, 전류, IP, 소음, 운영 상태, 모터 사이즈와 힘, 등.
큐 : 당신은 주문 제작된 서비스를 제공합니까?
한 :예, 우리는 관세 사무를 제공합니다. 당신은 단지 필요성을 제시할 필요가 있습니다, 우리가 당신에게 계획을 제공하고 계획하기 위해 최선을 다할 것이고 당신의 필요를 충족시키는 것이 최선을 다합니다.
큐 : 값이 얼마예요?
한 : 각각 제품에 대한 가격을 결정짓는 주요 결정 인자는 주문의 양입니다. 당신은 우리와 의사소통하고 우리에게 서로를 알려드릴 수 있습니다. 우리의 가격, 제품 품질과 우리의 서비스가 당신을 충족하게 만들 것이라고 우리는 믿습니다.
